Aplikácia

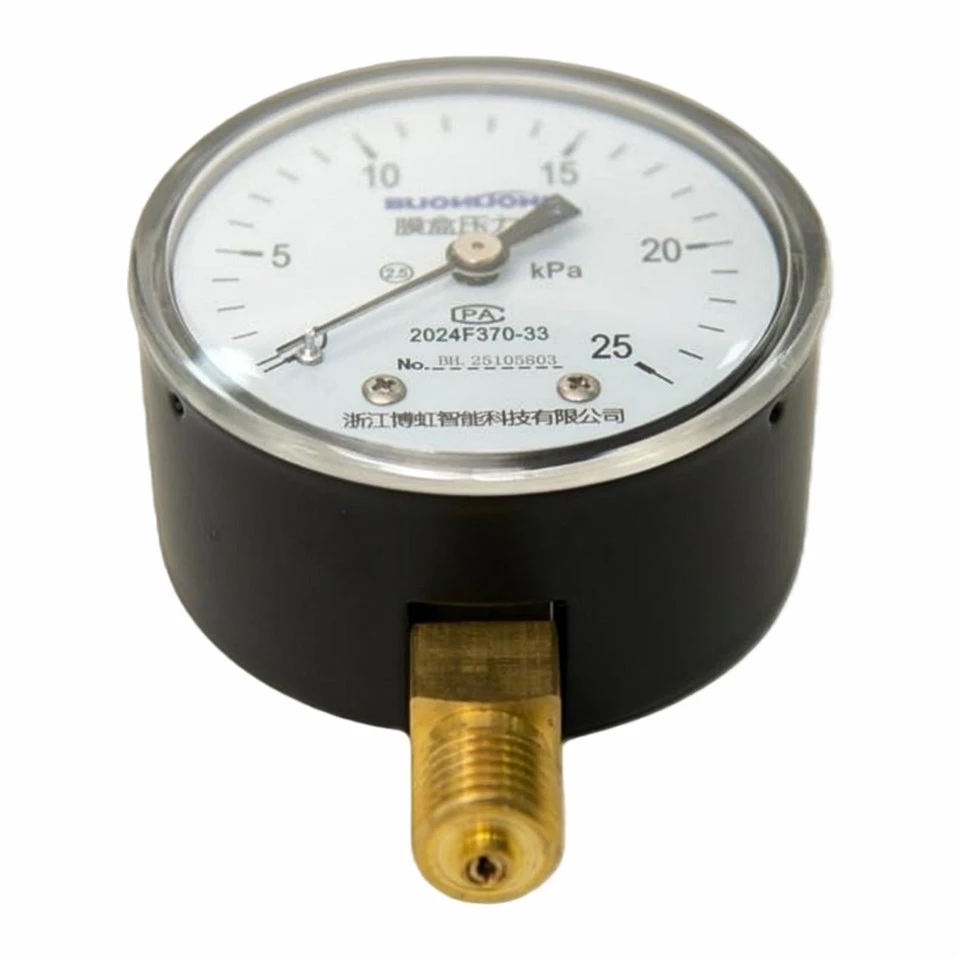

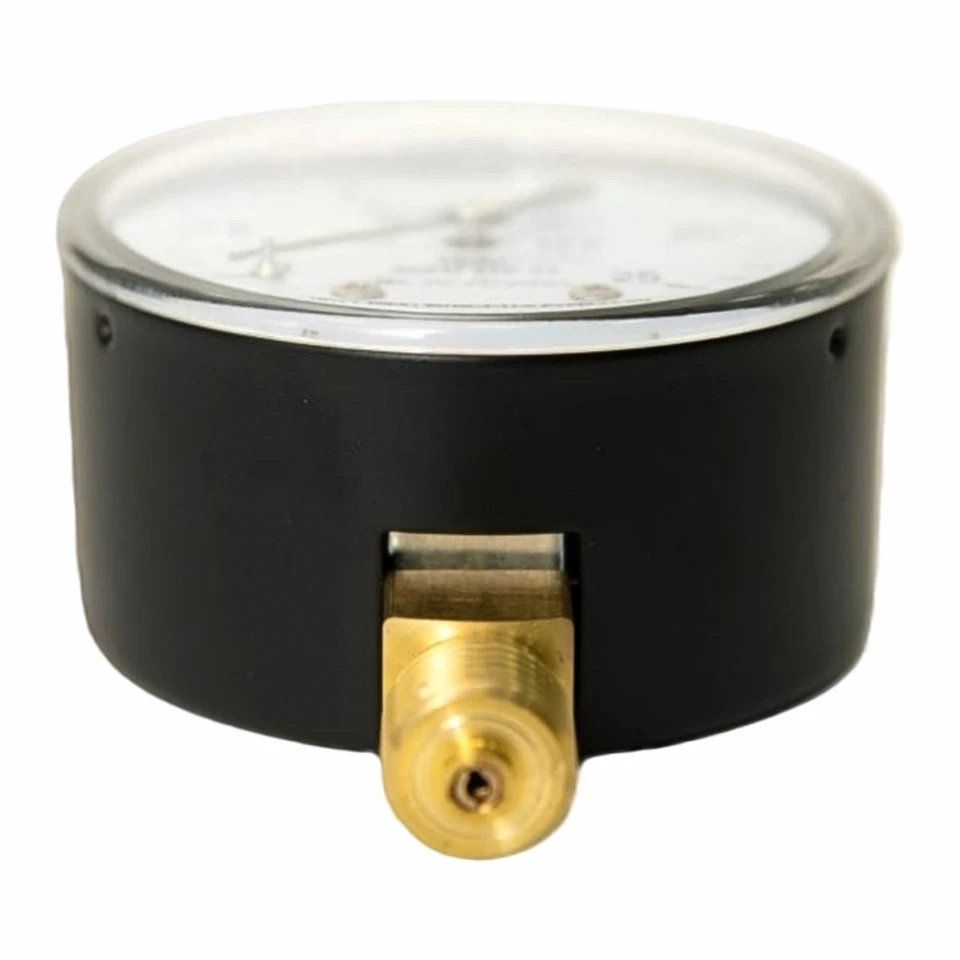

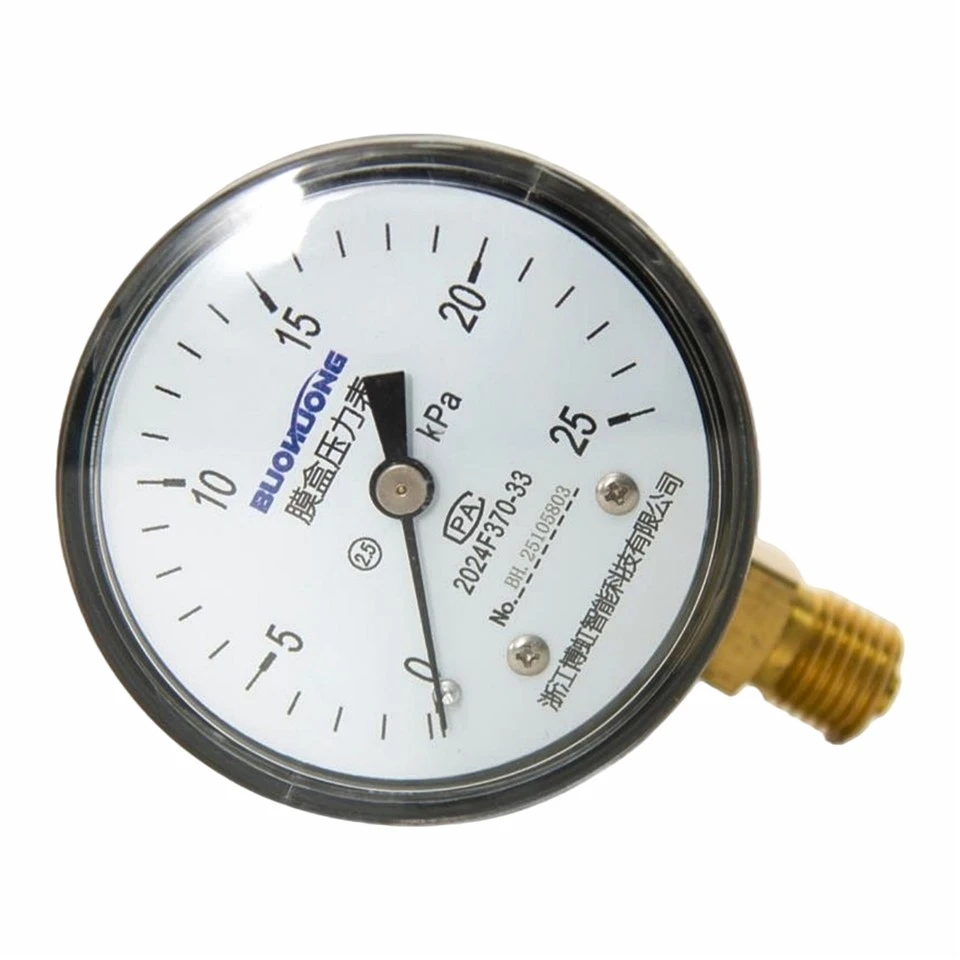

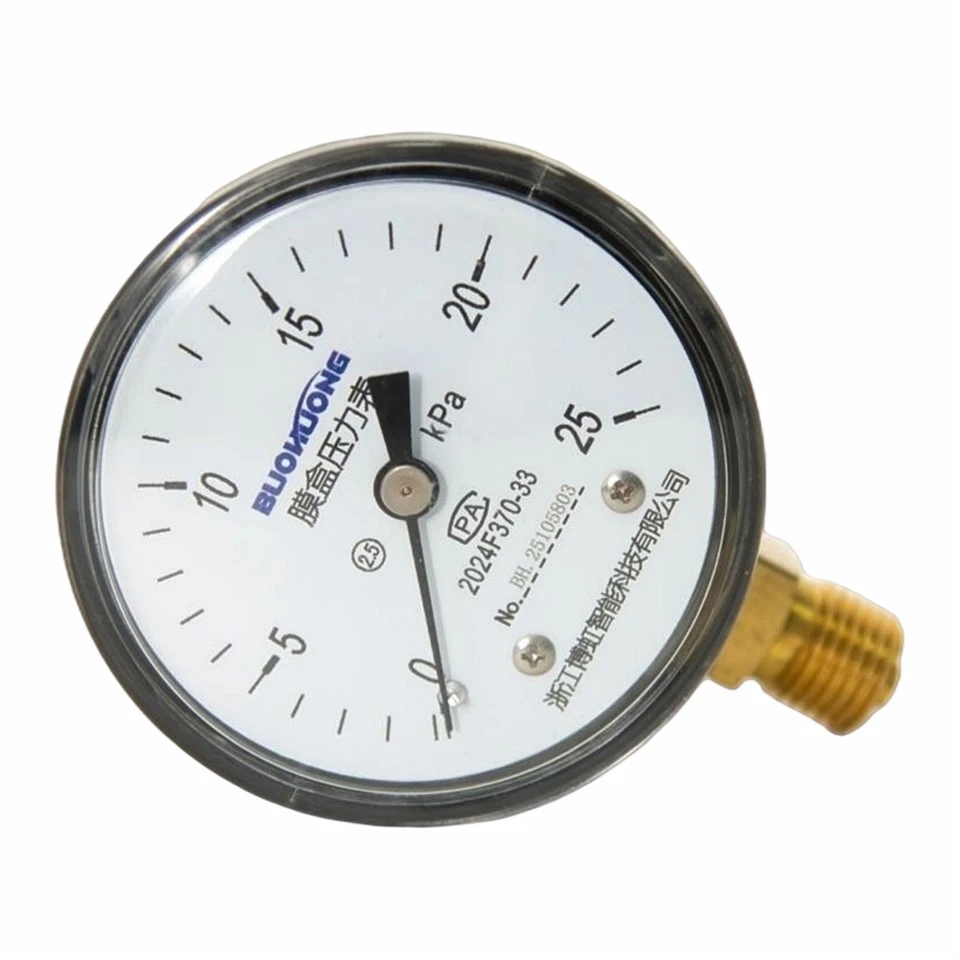

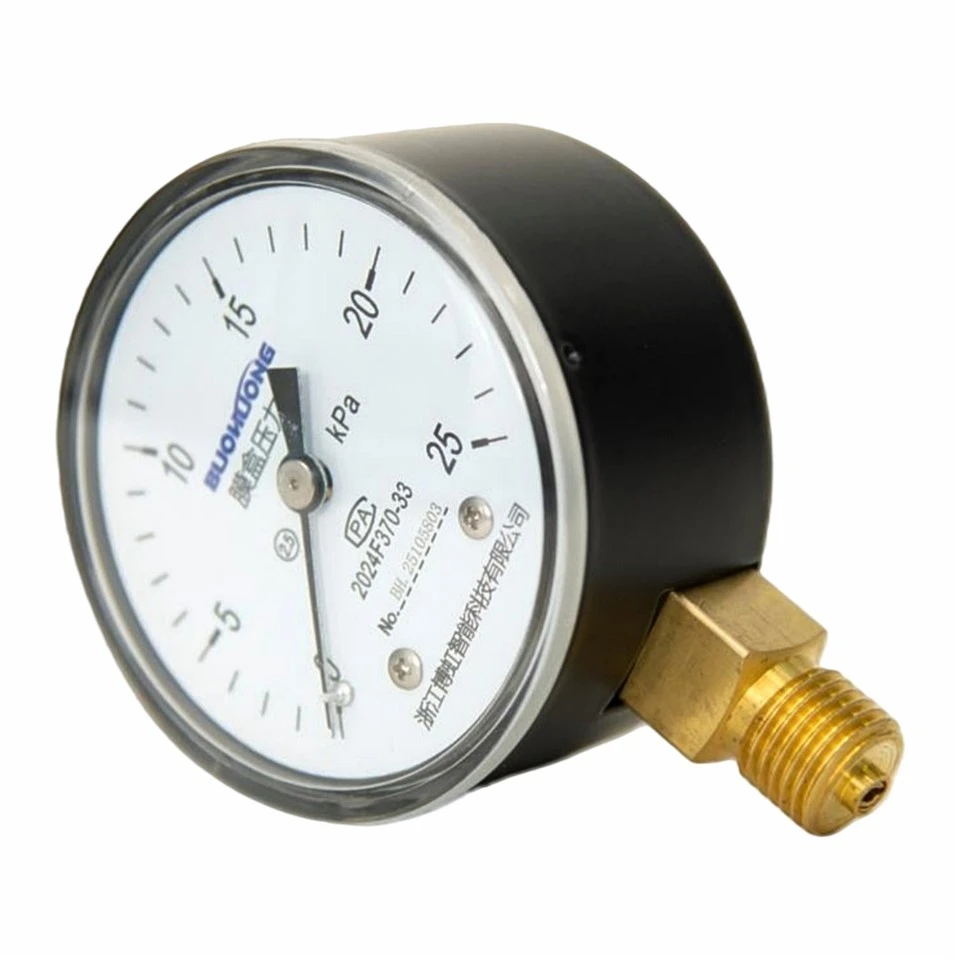

Tlakomer kapsuly so zariadením na nastavenie nulysa používa v tlakomere kapsuly ako jeho elastický prvok na meranie mikrotlaku. Meria mikrotlak a podtlak plynov, ktoré nie sú korozívne pre zliatiny medi a nehrozí im nebezpečenstvo výbuchu. Je široko používaný vo ventilácii kotlov, plynovodoch, spaľovacích zariadeniach a iných podobných zariadeniach. Systém merania tlaku a puzdro celonerezového kapsulového manometra sú vyrobené z nehrdzavejúcej ocele.
Môže byť použitý v technologických procesoch s vysokými požiadavkami na odolnosť proti korózii, na meranie mikrotlaku a podtlaku rôznych plynov.
teória
Tlakomer kapsuly so zariadením na nastavenie nulypozostáva z meracieho systému (kĺb, puzdro vlnovca atď.) a prevodového mechanizmu (ťažný mechanizmus, mechanizmus ozubeného prevodu). indikačné zariadenie (ukazovateľ a číselník) a puzdro (puzdro, obloženie a sklo).
Keď tlak meraného média pôsobí na puzdro mechu, puzdro sa deformuje a pohybuje a prevodový systém je poháňaný ťažným mechanizmom 50, ktorým indikačné zariadenie indikuje tlak na číselníku. Okrem toho je tlaková komora kapsuly vybavená zariadením na nastavenie nuly, pomocou ktorého je možné ľahko nastaviť ukazovateľ do nulovej polohy.
Parametre
- Priemer: φ60 mm, φ 75 mm, φ 100 mm, φ150 mm
- Presnosť: 2,5 %, 1,6 %
Pracovný tlak:
- Stabilné: 3/4 X plná hodnota stupnice
- Kolísavá: 2/3 X plná hodnota stupnice
- Krátka doba: Plná hodnota
- Krytie: IP65
- Rozsah tlaku: 1 ~ 60 kPa
- Pripojovací závit: M14x1.5, M20x1.5, PF(PT/ NPT)1/4, PF(PT/NPT)3/8, PF(PT/NPT)1/2 atď.
- Kapsula: Cínový-zváraný plech z cínu a fosforového bronzu, laserom -zváraný plech SUS316L
- Materiál pripojenia: mosadz (všeobecné modely), SUS304 alebo SUS316 (modely z nehrdzavejúcej ocele)
- Strojček: meď, nehrdzavejúca oceľ SUS304
- Puzdro: oceľový plech CR1, nehrdzavejúca oceľ 304
- Okno: bežné sklo, bezpečnostné sklo, PC sklo

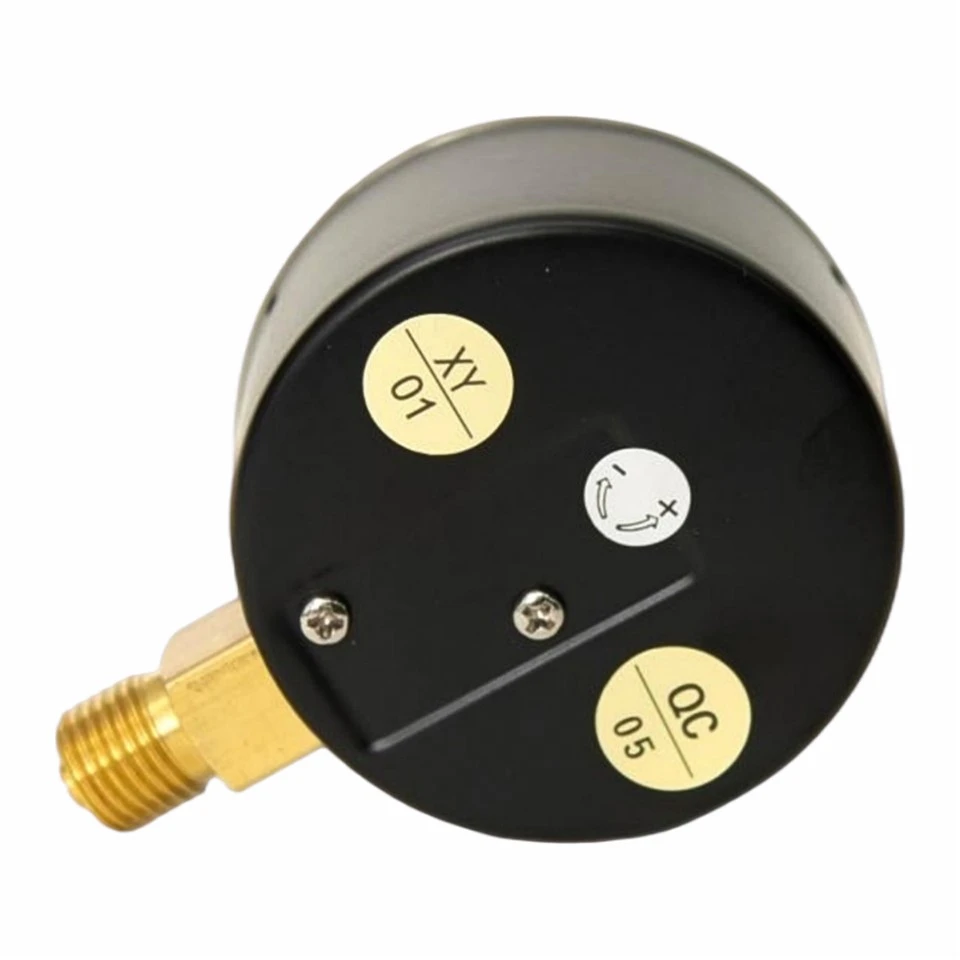

- Výhoda: Zariadenie na nastavenie nuly je vybavené na ľahké nastavenie ukazovateľa do nulovej polohy.
|
Jednotka mierky |
Pa |
KPa |
MPa |
bar |
kgf/cm² |
bankomat |
mmHg |
Lbf/in² (psi) |
|
Pa |
1 |
0.001 |
0.000001 |
0.00001 |
0.00001 |
0.00001 |
0.0075 |
0.000145 |
|
KPa |
100 |
1 |
0.001 |
0.01 |
0.010197 |
0.00987 |
7.50062 |
0.14504 |
|
MPa |
1000000 |
1000 |
1 |
10 |
10.1972 |
9.86923 |
7500.62 |
145.038 |
|
bar |
100000 |
100 |
0.1 |
1 |
1.01972 |
0.98692 |
750.062 |
14.5038 |
|
kgf/cm² |
98066.5 |
98.0665 |
0.098067 |
0.980665 |
1 |
0.9678 |
735.556 |
14.2233 |
|
bankomat |
101325 |
101.325 |
0.101325 |
1.01325 |
1.03323 |
1 |
760 |
14.6959 |
|
mmHg |
133.322 |
0.1333 |
0.000133 |
0.00133 |
0.00136 |
0.00132 |
1 |
0.01934 |
|
Lbf/in² (psi) |
6894.76 |
6.89475 |
0.00689 |
0.06894 |
0.07031 |
0.06805 |
51.7151 |
1 |
